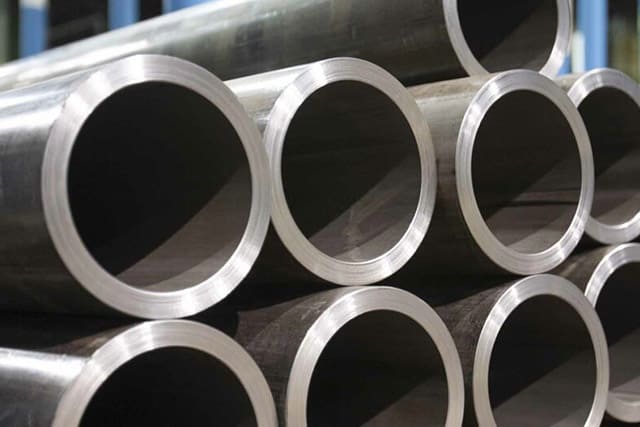

Фаска стальных труб

В металлических деталях разного назначения, трубных металлоизделиях оформляют переходную скошенную под заданным углом поверхность между двумя гранями.  Это делают для лучшего сцепления, под сварку, для обеспечения безопасности.  Основное назначение ‒ подготовка трубопроката к поведению в дальнейшем сварочных работ.

Фаска на трубе делается при толщине стенок более трёх миллиметров. Толстостенные металлоизделия недостаточно нагреваются, необходимо правильно сделать срез излишков для получения качественного сварного шва.

Способы обработки кромок под сварку

Разделка трубного металлоизделия выполняется непосредственно перед свариванием элементов трубопровода и состоит из следующих этапов:

• зачищают механически участки, предназначенных для соединения;

• обрабатывают при помощи химических реагентов;

• снимают фаску по заданной схеме.

Фаска на трубе снимается двумя основными методами.

1. Термический подразумевает газовую, плазменную, лазерную резку металла. При этом ацетиленовый резак не нуждается в электроснабжении, однако нарезка получается невысокого качества, с раковинами, не подходит для труб из легированных марок стали. Чаще такой вид применяют для предварительной обработки, требует дополнительной зачистки.

Формообразование скоса при помощи высокотемпературной плазмы даёт более качественные результаты, совершается на плазморезательном оборудовании. Высокоточное снятие излишков обеспечивает лазерная резка, технология дорогая.

1. Механическая классическая обработка конца трубы заключается в применении фаскоснимателя с резцовой головкой. При невысокой себестоимости процесса получается довольно высококачественный результат. Для работы применяют кромкорезы, фрезерные станки., кромкоскалыватели, прочее. Операция трудозатратная.

Особенности фаски труб

Фаска стальных труб изготавливается по ГОСТ 16037. Документ нормирует размеры, форму, степень шероховатости поверхности. В НД рассматриваются следующие типы сварных соединений труб между собой или с арматурными элементами: стыковой, нахлёсточные, угловые. Фаски бывают:

•  прямые, без наклона;

• со скосом двух кромок (криволинейным, несимметричным, с расточкой, с раздачей, симметричным);

• с односторонним снятием.

Угол скоса может быть различным: от 30 до 50 градусов. Срезы выполняют в виде букв V, X, U, J или другой разрешённой формы.

Для чего снимают фаску

• обеспечение провара стенок и создание качественного шва;

• сокращение времени сварки;

• предотвращения травмирования работников об острые края;

• исключение ручной шлифовки торцов;

• облегчение проведения монтажных работ;

• создание прочной герметичной трубопроводной конструкции.
